Хибридна система с газов котел и термопомпа
Ефективна | Устойчива | Надеждна
Декарбонизацията стартира с поставената от Европейския съюз цел за нулеви емисии на въглероден двуокис CO2 през 2050 г. Към днешна дата газовата енергия все още представлява интерес и покрива значителна част от потреблението за отопление. Водена от екологичния преход и търсенето на енергийни спестявания, термопомпата в момента е в основата на всички нови проекти, а също и реновации. В проекти за по-големи отоплителни инсталации обаче само термопомпа, дори и много ефективен модел, не винаги е най-подходящото решение.

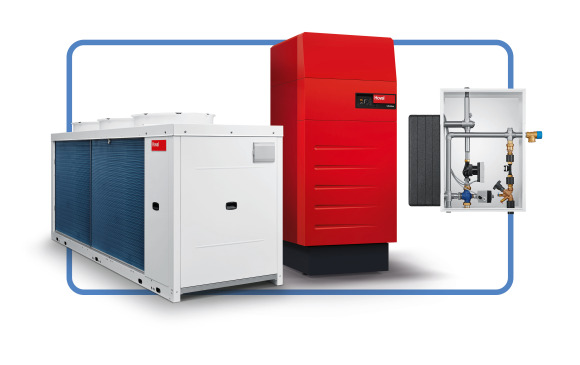

Хибридната система на Hoval е цялостното, ефективно и устойчиво решение за проекти за отопление, охлаждане и производство на битова гореща вода в търговски сгради, производствени предприятия, логистични халета, спортни зали, офисни и други средни и големи сгради, които изискват голяма мощност, като същевременно интегрират значителна част от възобновяемата енергия.
Цялостни решения, адаптирани към вашите нужди
Взаимната съвместимост и устройствост е от съществено значение за постигане на икономии на енергия и намаляване на въглеродния отпечатък на системите за отопление, охлаждане и топла вода. Хибридните решения, които комбинират газов кондензационен котел и термопомпа въздух/вода, представляват обещаваща перспектива за средни и големи инсталации.

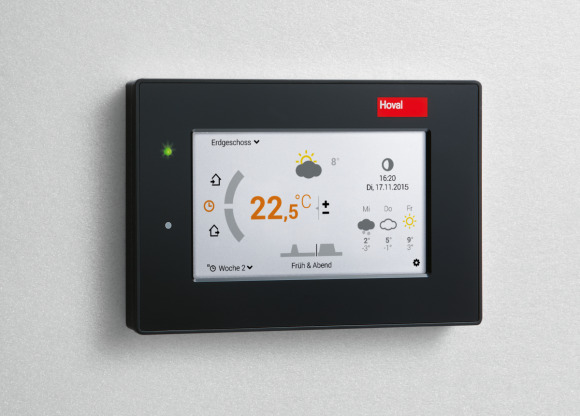

В Hoval ние проектираме продукти, които работят в перфектна синергия, споделяйки общ език. Тяхната производителност е още по-добра, когато са интегрирани в една и съща контролна система. Хибридната система на Hoval предлага реални икономии на енергия, благодарение на интелигентната интегрирана система за управление TopTronic E.

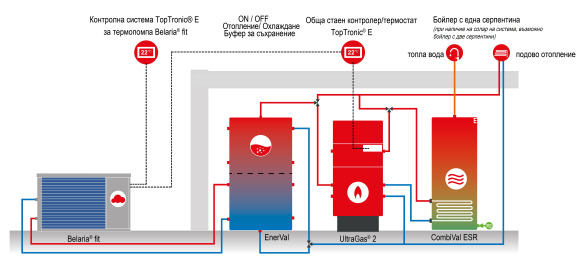

Схематична диаграма на хибридна система Hoval
Какво представлява хибридната система от Hoval?
Хибридната отоплителна система е изградена от два ефективни източника на енергия, работещи в синхрон за постинагане на най-добри резултати за ефективност, икономичност и устойчивост.
С термопомпите въздух-вода Belaria fit могат да се планират ефективни системи с голям дял възобновяема енергия. Като моновалентна система е възможна до 1,4 MW. Двувалентните хибридни системи могат дори да доставят до 4 MW – в зависимост от необходимото съотношение възобновяема енергия. Техният коефициент на ефективност зависи много от външните условия и термпературата на въздуха.
От своя страна доказаните в годините и може би най-ефективните на пазара кондензни газови котли UltraGas 2 работят ефективно и икономично независимо от външните условия, като по този начин осигуряват икономично отопление дори в най-студените дни, когато термопомпите не могат да осигурят това.

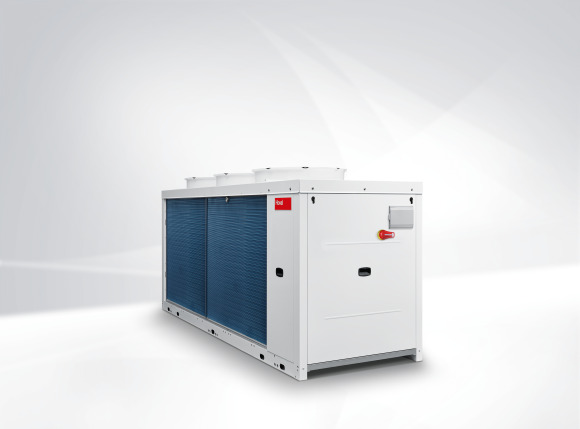

Hoval Belaria fit 53-85, реверсивна моноблокова термопомпа въздух/вода, подходяща за средни и големи сгради, налична в 53kW или 85kW.
Елемент №1: Hoval Belaria fit - термопомпа въздух-вода

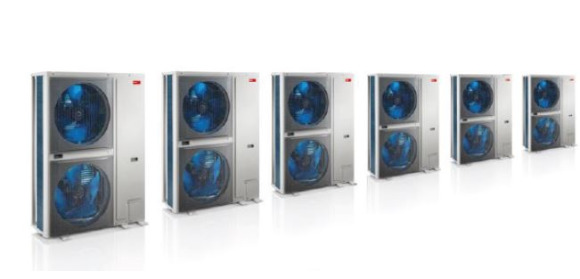

Термопомпата е решение за отопление, което става все по-популярно поради своята екологична и икономична работа. Може да се комбинира с други устройства (до 16 термопомпи, инсталирани в каскада) и прави възможно изграждането на истинска безвъглеродна хибридна система за осигуряване на отопление, охлаждане и производство на БГВ. Оборудвана с инверторна технология, термопомпата Belaria fit въздух/вода може да модулира своята мощност в диапазон между 40 и 100%.
Как работи Hoval Belaria fit термопомпа въздух-вода?
Изпарител: хладилният агент R32 преминава през изпарителя, където ще се трансформира в пара след извличане на енергия от външната среда.
Компресорът: хладилният агент е под налягане, което повишава неговата температура.
Кондензаторът: хладилният агент ще евакуира натрупаната енергия, за да бъде преразпределена в отоплителната мрежа.
Регулатор: това е елементът, който ще позволи на хладилния агент да премине от парообразно състояние в течно състояние, за да започне отново цикъла от изпарителя.

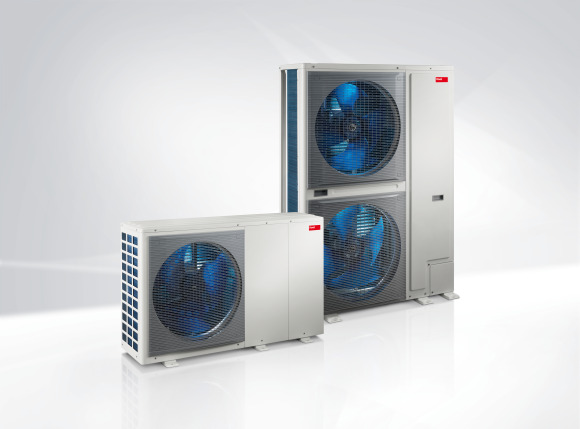

Hoval Belaria fit 8-26 термопомпа въздух/вода, подходяща за отопление и охлаждане на еднофамилни къщи, налична в мощности от 8 до 26 kW
Как работи Hoval Belaria fit термопомпа въздух-вода?
- Изпарител: хладилният агент R32 преминава през изпарителя, където ще се трансформира в пара след извличане на енергия от външната среда.
Компресорът: хладилният агент е под налягане, което повишава неговата температура.
Кондензаторът: хладилният агент ще евакуира натрупаната енергия, за да бъде преразпределена в отоплителната мрежа.
Регулатор: това е елементът, който ще позволи на хладилния агент да премине от парообразно състояние в течно състояние, за да започне отново цикъла от изпарителя.

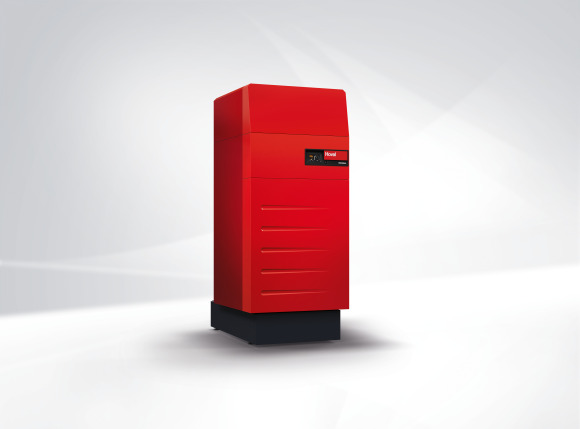

Елемент № 2: Hoval UltraGas - газов кондензационен котел
Доказалият се в годините газов котел UltraGas осигурява ниска консумация на газ и гарантира най-добра ефективност. Новото поколение котли UltraGas 2 вечеса съвместими готови да работят с всички видоде газове от възобновяеми източници, които имат намален въглероден отпечатък. По-чист и по-ефективен от всякога и газовият котел позволява на вашите проекти да бъдат част от процес за намаляване на въглеродния отпечатък, като същевременно запазват енергийната си ефективност и рентабилност.
UltraGas е подходящ за отопление както за еднофамилни къщи, така и за търговски, индустриални и други големи обекти. Произвежда се в голяма гама от мощности, започваща от 15 kW до 3100 kW, а дори до 12 MW в каскада до 8 котела.
Смес от природен газ E/водород (H2) до 20%
Пропан съгласно DIN 51662
Биометан съгласно EN 16723 (съдържание до 100%)

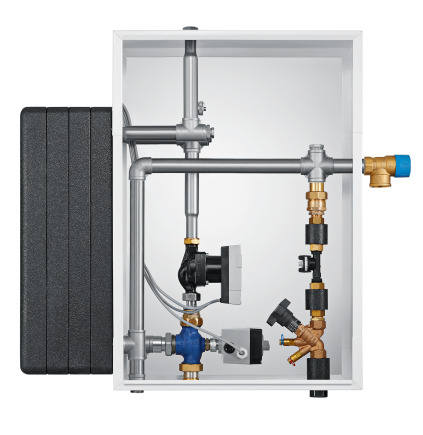

Компонент 3: Системи за непрекъснато подаване на битова гореща вода Hoval TransTherm aqua
Станция за подгряване на битова вода до ключ на принципа на непрекъснат поток. С пластинчати топлообменници от неръждаема стомана, медно запояване. Вграден контролер на системата TopTronic E. Централизирано или децентрализирано подгряване на битова вода с високи хигиенни стандарти, комбинирано с енергиен буферен съд.
Станциите за БГВ обикновено са свързани към буфер: гамата EnerVal може да отговори на тази нужда. Следователно хибридната система Hoval осигурява отопление, но също така и подготовката на битова гореща вода.
Мощност на битова гореща вода: 50 - 275 kW в корпуса
Мощност на битова гореща вода 350 - 700 kW на стойка
Термопомпа и котел: в какво отношение работят двата източника?
Хибридното решение се състои в оптимално комбиниране на високоефективната технология на термопомпата и предимствата на газа: Работата на реверсивната термопомпа въздух-вода може да покрие 80% от годишните нужди на една сграда само с 50% от общата мощност на инсталацията. Чрез свързването на термопомпата въздух-вода към газовия кондензационен котел UltraGas 2 вие печелите от надеждна инсталация при контролирани разходи в продължение на много години.
Работата между UltraGas 2 и Belaria fit се определя според двувалентната точка. Тази точка, по принцип при външна температура от 5°C, се определя според нуждите на инсталацията и представлява минималната температура, от която се активира газовият котел, ако термопомпата въздух-вода вече не са в състояние да осигурят необходимата мощност. Това превключване се управлява автоматично от интелигентния контролер TopTronic E.
Следвайте тенденцията - използвайте хибридна отоплителна система
Хибридните системи от Hoval са решението за законовите изисквания, свързани с енергийния преход. Гъвкавост, разширяемост и взаимно отчитане, винаги запазване на необходимата мощност, през всички сезони с газовия котел, термопомпата и бойлера за БГВ. Благодарение на хибридните системи Hoval можете да се възползвате от предимствата на кондензната технология. Комбинации между газовия котел UltraGas 2 и термопомпа въздух вода Belaria fit, могат лесно да бъдат постигнати, което прави възможно да се отговори на проекти с мощност до 4 MW, като същевременно се интегрира висок дял „възобновяема енергия“. Системата за управление TopTronic E гарантира, че всички компоненти на системата работят оптимално в хармония. Така ефективността на цялата система е по-висока от тази на отделните устройства.
