Разпределителни колектори за отопление и охлаждане със стандартен дизайн – проектно решение за кратки срокове на доставка
Въз основа на индивидуални функционални, експлоатационни и локационни параметри Hoval произвежда прецизно съобразени и високоефективни системи за пренос и разпределение на топлина и хладина. Проектирането и производството на инженерните системи за сгради обикновено представлява сложен и следователно отнемащ време процес, изискващ висока степен на координация между възложителя, проектанта, производителя и монтажника.
За да опрости процесите на проектиране на системни компоненти като разпределители за отопление и охлаждане и да съкрати сроковете за доставка, Hoval разработва системи с предварително конфигуриран стандартен дизайн.
Hoval TransShare Standarddesign е синоним на бързина – от проектирането до доставката. Нашата цел: срок на доставка от 3 седмици от завода!
Процесът на запитване и поръчка на разпределител за отопление и охлаждане със стандартен дизайн
Лесно
Стандартният дизайн е ясно дефиниран. Въпреки това вариантите „Базис“, „Комфорт“ и „Премиум“ предлагат разнообразни възможности за конфигуриране на вашия ефективен разпределител на топлинна енергия. „Стандартен дизайн“ означава индивидуално съставяне на разпределителя, отоплителни кръгове в различни варианти с определено оборудване, но с размери според проектните изисквания. Проектната документация и таблиците съдържат цялата необходима информация. Въведете най-важните основни данни за Вашата инсталация във формуляра за запитване. Въз основа на това ние ще изясним техническите детайли и ще изготвим Вашата оферта.
Идеално прилепващо
При стандартния дизайн във втората стъпка определяте размерите на разпределителния колектор за отопление и охлаждане, подходящи за вашата инсталация. За да отговаря колекторът точно на вашите изисквания, вие избирате броя, вида и стандартния дизайн на отоплителните контури, както и местоположението на захранващия вход. Размерите могат да бъдат приблизително определени още при избора на конструкцията. Проектирането и производството се извършват съгласно общоприетите технически правила и са сертифицирани по ISO 9001.
*Бързо
Определеният процес на избор и поръчка, заедно със съответната документация и отговорните лица, е строго организиран. Въз основа на стандартния дизайн поръчката се обработва съответно бързо – без много допитвания и излишни забавяния. Готовите модули изпращаме 3 седмици след поръчката (без маршрут, *след изясняване на техническите спецификации) с готови за свързване кабели на желания от Вас адрес. Благодарение на пълната предварителна подготовка разходите Ви за монтаж са сведени до минимум, а инсталацията се извършва бързо.
Характеристики

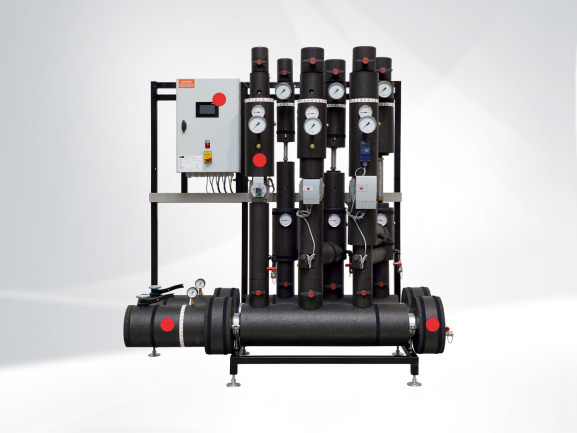

Вашият разпределител за отопление и охлаждане Hoval TransShare – проектиран по стандартен дизайн, с топлоизолация, окабелен и доставян готов за монтаж
Топлоизолация
Напълно изолирани с 50% или 100% съгласно GEG ✅
Отоплителни контури
Изработка по индивидуален проект съгласно стандартните дизайни Basic, Comfort или Premium ✅
Регламент
Електротабло и DDC-регулатор с електрическо окабеляване ✅
Захранване
Позицията може да се избере свободно ✅ (вляво, вдясно или отгоре)
Топлоизолация
Напълно изолирани с 50% или 100% съгласно GEG ✅
Отоплителни контури
Изработка по индивидуален проект съгласно стандартните дизайни Basic, Comfort или Premium ✅
Регламент
Електротабло и DDC-регулатор с електрическо окабеляване ✅
Захранване
Позицията може да се избере свободно ✅ (вляво, вдясно или отгоре)
Номинални диаметри
В зависимост от изискванията – като тръбен разпределител DN100 или DN150 с модулна конструкция, с размери на рамката за два или три отоплителни контура и комплект за разширение за един отоплителен контур. Стандартна конструкция за номинални диаметри на отоплителните контури от DN25 до DN50 (до 10,9 м³/ч) и номинално налягане PN6.
- Трипътен вентил (смесителен отоплителен контур)
- Помпа
- два спирателни крана
- два термометра
- Възвратен клапан
- Филтър
- Температурен датчик (смесителен отоплителен контур)
- Трипътен вентил (смесителен отоплителен контур)
- Помпа
- четири спирателни крана
- два термометра
- Възвратен клапан
- Филтър за замърсявания
- Температурен датчик (смесителен отоплителен контур)
- два манометра (Ø63 мм)
- Кран за пълнене и източване
- Трипътен вентил (смесителен отоплителен контур)
- Помпа
- четири спирателни крана
- два термометра
- Възвратен клапан
- Филтър за замърсявания
- два температурни датчика (смесителен отоплителен контур)
- два манометра (Ø100 мм)
- Кран за пълнене и източване
- Приставка за топломер
Допълнителни опции за оборудване според желанията на клиента
- Топлоизолация със специално разработени формовани елементи от EPP за ефективна изолация, без фреони и халогени, без избледняване и разграждане на изолацията под въздействието на ултравиолетовите лъчи, структура с затворени пори, подходяща за влажни помещения, трайно еластична – висока възстановителна способност, съответства на 50% или 100% от GEG.
- DDC-регулатор за управление на отоплителния кръг (кръгове) и загряването на питейна вода с всички необходими сензори и свързани полеви устройства, както и изискване за топлина за производство на топлина. Дистанционният достъп е възможен по избор чрез шлюз с интернет рутер или съществуваща интернет връзка.

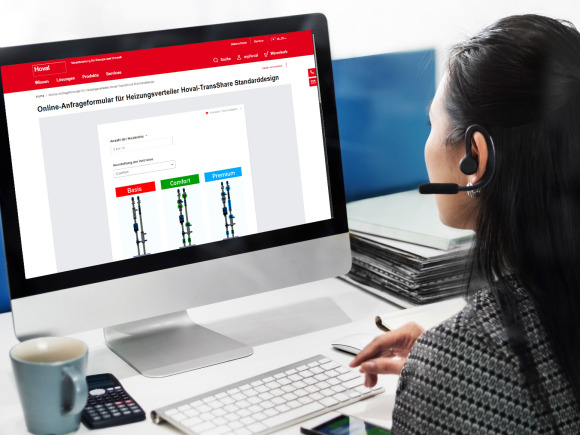

Формуляр за запитване
Можете лесно да съставите подходящия за вашия проект разпределителен колектор за отопление и охлаждане чрез ясно дефинирани модели със стандартен дизайн в онлайн формуляра за запитване. Въз основа на индивидуалните условия на вашия проект се избира подходящият стандартен дизайн и се извършват минимални адаптации. По този начин поръчката, доставката и монтажът се опростяват и ускоряват значително в сравнение с индивидуално проектираните системни компоненти.
Factbook Стандартен дизайн – полезна информация за проектирането
За да Ви подпомогнем оптимално при проектирането на разпределителите за отопление и охлаждане в стандартния дизайн на Hoval, в Factbook ще намерите допълнителна информация за процеса на проектиране.
Ако все пак възникнат въпроси, нашите клиентски консултанти от отдела за продажби и личните Ви контактни лица от отделите за проектиране с удоволствие ще Ви съдействат и ще Ви запознаят с процеса.
„Лесно и бързо“ – обяснено на достъпен език...
Галерия със снимки – Примери за стандартен дизайн
1 / 3Hoval TransSHARE 1E-4H-1IS standarddesign premium

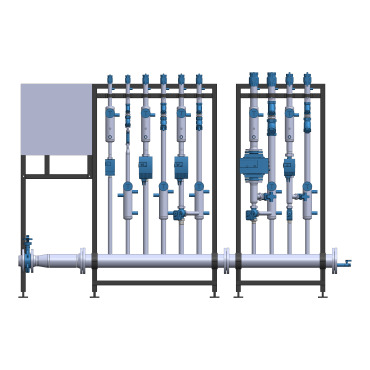

2 / 3Hoval TransSHARE 1E-4H-1IS standarddesign basic

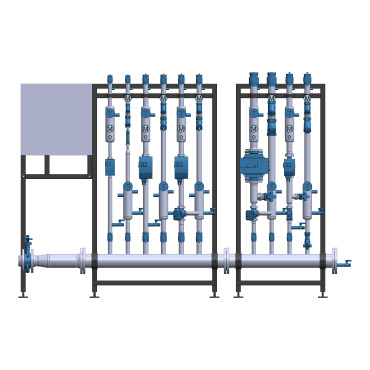

3 / 3Hoval TransSHARE 1E-4H-1IS standarddesign comfort
