Хибридни системи Hoval с термопомпа и газов котел
Хибридната система на Hoval е цялостно, ефективно и дългосрочно решение за проекти за отопление, охлаждане и подготовка на битова гореща вода в жилищни, индустриални и търговски сгради, които изискват висока мощност и същевременно интегрират значителен дял възобновяема енергия.
Разгледайте 4-те типа продукти, които могат да бъдат комбинирани в една обща инсталация, за да оптимизират енергийното потребление и ефективността на системата.
Хибридна система Hoval с термопомпа и газов котел за жилищни и търговски сгради

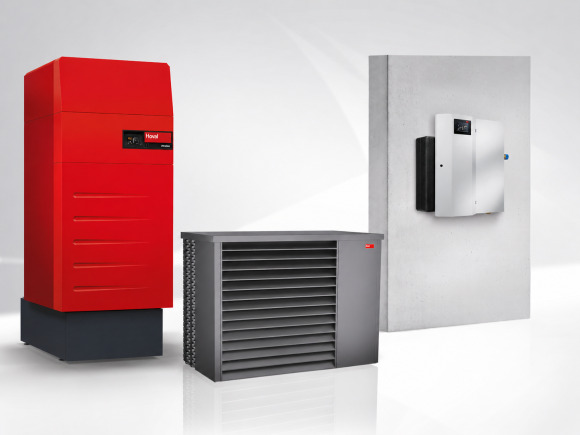

Следните четири типа продукти могат да бъдат комбинирани в цялостно, ефективно и дългосрочно решение:
- Термопомпа въздух-вода Belaria pro
- Газов кондензен котел UltraGas 2
- Система за подготовка на БГВ TransTherm aqua L
- Вградена система за управление TopTronic E.
Цялостни решения, съобразени с вашите проекти
Съвместимостта между отделните компоненти е от съществено значение за постигане на енергийни икономии и намаляване на въглеродния отпечатък на системите за отопление, охлаждане и подготовка на битова гореща вода. Хибридните решения, които комбинират газов кондензен котел и термопомпа въздух–вода, представляват перспективен подход за жилищни и търговски инсталации.
В Hoval разработваме продукти, които работят в пълна синергия и „комуникират“ помежду си. Когато са интегрирани в една обща система, тяхната ефективност се повишава още повече. Така хибридната система Hoval осигурява значителни енергийни икономии.
Устойчиво
Намален екологичен отпечатък благодарение на хладилния агент R290 и газовете от възобновяем произход.
Ефективно
Съвременна кондензна технология за 10–25% икономия на газ, комбинирана с високата ефективност на термопомпата.
Модулно
Индивидуално решение за жилищни и търговски проекти с подготовка на БГВ до общо 4 MW, от които 1,4 MW възобновяема енергия.
Централно отопление с термопомпа и газов котел: как работи?
Хибридното решение комбинира по оптимален начин високоефективната технология на термопомпата с предимствата на газа:

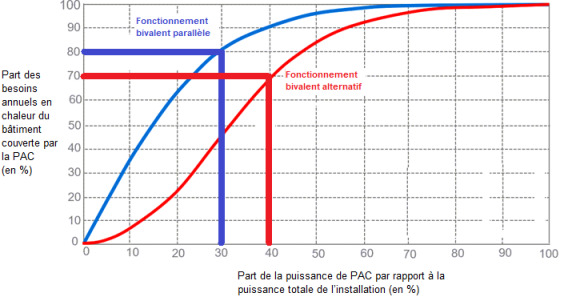

- Работата на реверсивната термопомпа въздух–вода може да покрие 80% от годишните нужди на сградата само с 30% от общата инсталирана мощност.
- Чрез комбиниране на термопомпа въздух–вода с газовия кондензен котел UltraGas 2 получавате надеждна система с оптимизирани разходи за дълъг период от време.

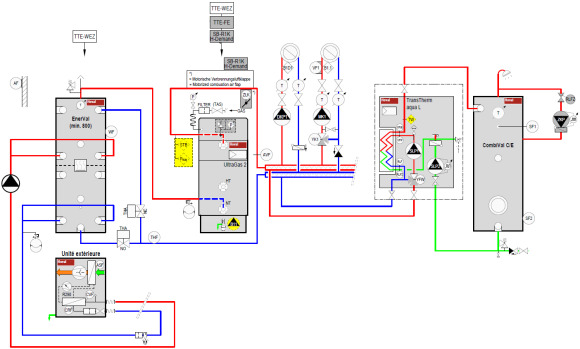

Primerna схема на хибридна система Hoval.
Работата между котела UltraGas 2 и реверсивната моноблок термопомпа въздух–вода Belaria pro се определя според точката на бивалентност. Тази точка, която по принцип е при външна температура от 5°C, се определя според нуждите на инсталацията и представлява минималната температура, при която газовият котел UltraGas 2 се активира, когато каскадата от моноблок термопомпи Belaria pro вече не може да осигури необходимата мощност. Това превключване се управлява автоматично чрез вграденото управление TopTronic E.
Буферният съд в инсталацията предотвратява кратките цикли и подпомага размразяването на термопомпите въздух–вода. Ако буферният съд се намира в зона с висок риск от замръзване, свързващият хидравличен кръг между съда и термопомпите трябва да бъде ефективно защитен от замръзване. Този кръг може да бъде отделен от мрежата чрез пластинчат топлообменник.
Термопомпа въздух–вода Hoval Belaria pro
Термопомпата е решение за отопление, което намира все по-широко приложение в жилищни сгради благодарение на своята екологична и икономична работа. Тя може да бъде комбинирана с други устройства (до 8 термопомпи, свързани в каскада) и позволява изграждането на истинска декарбонизирана хибридна система за отопление, охлаждане и подготовка на БГВ в жилищни и търговски сгради.
Оборудвана с Inverter технология, термопомпата въздух–вода Hoval Belaria pro може да модулира мощността си в диапазон от 30 до 100%.
Примерна схема на хибридна система Hoval.
Как работи термопомпата въздух–вода Hoval Belaria pro?
- Изпарител: хладилният агент R290 преминава през изпарителя, където се превръща в пара, след като е извлякъл енергия от външната среда.
- Компресор: хладилният агент се поставя под налягане, което повишава температурата.
- Кондензатор: хладилният агент отдава акумулираната енергия, за да я прехвърли към отоплителната система.
- Разширителен вентил: това е елементът, който позволява хладилният агент да премине отново от газообразно в течно състояние, за да започне цикълът отново от изпарителя.
Газов кондензен котел Hoval UltraGas 2
Съчетавайки иновации и доказани технологии, Hoval UltraGas 2 осигурява висока ефективност и по-нисък разход на газ дори при високи мощности.
Подовият газов кондензен котел е разработен с фокус върху енергийната ефективност, дългосрочната рентабилност и по-гъвкавия преход към по-устойчиви енергийни източници. UltraGas 2 е съвместим и с газове от възобновяем произход с по-нисък въглероден отпечатък:
• смес от природен газ E и водород (H₂) до 20%
• пропан съгласно DIN 51622
• биометан съгласно EN 16723 със съдържание до 100%
UltraGas 2 позволява интегриране в проекти за централно отопление с цел намаляване на въглеродния отпечатък, без компромис с енергийната ефективност и надеждната работа на системата.
Hoval UltraGas 2: референтно решение при реновация на котелни помещения в жилищни и индустриални сгради
- Вертикална конструкция
- Голям воден обем
- Без ограничение на ΔT
- Отделни връщащи линии за ниска и висока температура
Газовият кондензен котел Hoval UltraGas 2 се предлага в отделни модули за по-лесна интеграция в котелното помещение, както и в двойна версия, при която двата котела комуникират помежду си чрез управлението TopTronic E.
